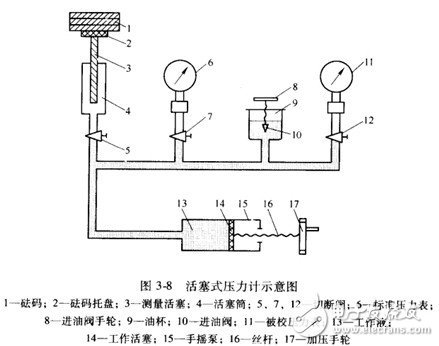

活塞式压力计是根据流体静力学平衡原理和帕斯卡定律，利用压力作用在活塞上的力与砍码的重力相平衡的原理设计而成的。由于在平衡被测压力的负荷时，采用标准珐码产生的重力，因此又被称为静重活塞式压力计。其结构如图3-8所示，主要由压力发生部分和部分组成。

（1）压力发生部分。压力发生部分主要指手摇泵。通过加压手轮旋转丝杆，推动工作活塞（手摇泵活塞）挤压工作液，将待测压力经工作液传给测量活塞。工作液一般采用洁净的油或蓖麻油等。

（2）测量部分。测址活塞上端的菇码托盘上放有荷重菇码，活塞插人活塞筒内，下端承受手摇泵挤压工作液所产生的压力PO当作用在活塞下端的油压与活塞、托盘及珐码的质量所产生的压力相平衡时，活塞就被托起并稳定在一定位置上，这时压力表的示值为

式中P—被测压力，Pa ;

m1、m2和m3活塞、托盘和硅码的质量，kg;

A—活塞承受压力的有效面积，m2 ;

g—活塞式压力计使用地点的重力加速度，m/S2

2误差分析

A重力加速度的影响

重力加速度与所在地的海拔、纬度有关，可用下式计算

式中r—地球半径，按r=6371 x 103m计算;

H—压力计使用地点的海拔高度，m;

—压力计使用地点的纬度。

B空气浮力的影响

若考虑空气对砝码产生浮力的影响，则应在式（3-20）中引进空气浮力修正因子如下

式中P1、P2—当地空气和祛码的密度，kg/m3

可见，若忽略空气浮力的影响，将使所测压力值偏大。

温度变化的影响

当环境温度不是20℃时，应在式（3-20）中引进如下温度修正因子

式中a1、a2--活塞与活塞缸材料的线膨胀系数，℃-1

t--工作时的环境温度，℃;

AO--20℃时活塞的有效面积，m2

B—压力每变化9.80665 Pa时活塞有效面积的变化率，Pa-1

当活塞与活塞缸材料相同时

式中E—活塞与活塞缸材料的弹性模量，Pa;

u—活塞与活塞缸材料的泊松比;

r、R—活塞、活塞缸半径，m
