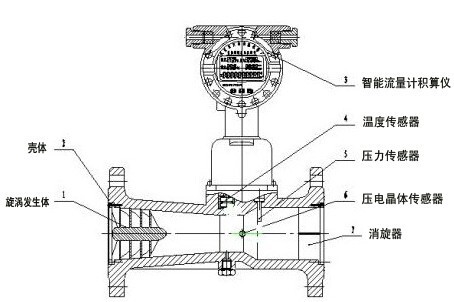

旋进旋涡流量计由以下七个基本部件组成（图1）： 1.旋涡发生体 用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体 产生强烈的旋涡流。 ⒉ 壳体本身带有法兰，并有一定形状的流体通道，根 据不同的工作压力，壳体材料可采用铸铝合金或不锈钢。 ⒊ 智能流量计积算仪    由温度、压力检测模拟通道、流量检测数字通道以及 微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。4. 温度传感器 以Pt100/pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。5. 压力传感器 以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。6. 压电晶体传感器 安装在靠近壳体扩张段的喉部，可检测出旋涡进动的频率信号。 ⒎ 消旋器

固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。

三：旋进漩涡流量计特点

内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2．就地显示温度、压力、瞬时流量和累积流量。

3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4． 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．防盗功能可靠，具有密码保护,防止参数改动。

7．表头可180度随意旋转，安装方便。 ★ 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

★ 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

★ 智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

★ 采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；

★ 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

★ 采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；

★ 转换器可输出频率脉冲、4-20mA模拟信号，并具有RS485接口和HART协议，可直接与微机联网，传输距离可达1.2Km；

★ 配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输；

★ 压力、温度信号为变送器输入方式，互换性强；

★ 整机功耗低，可用内电池供电，也可外接电源。

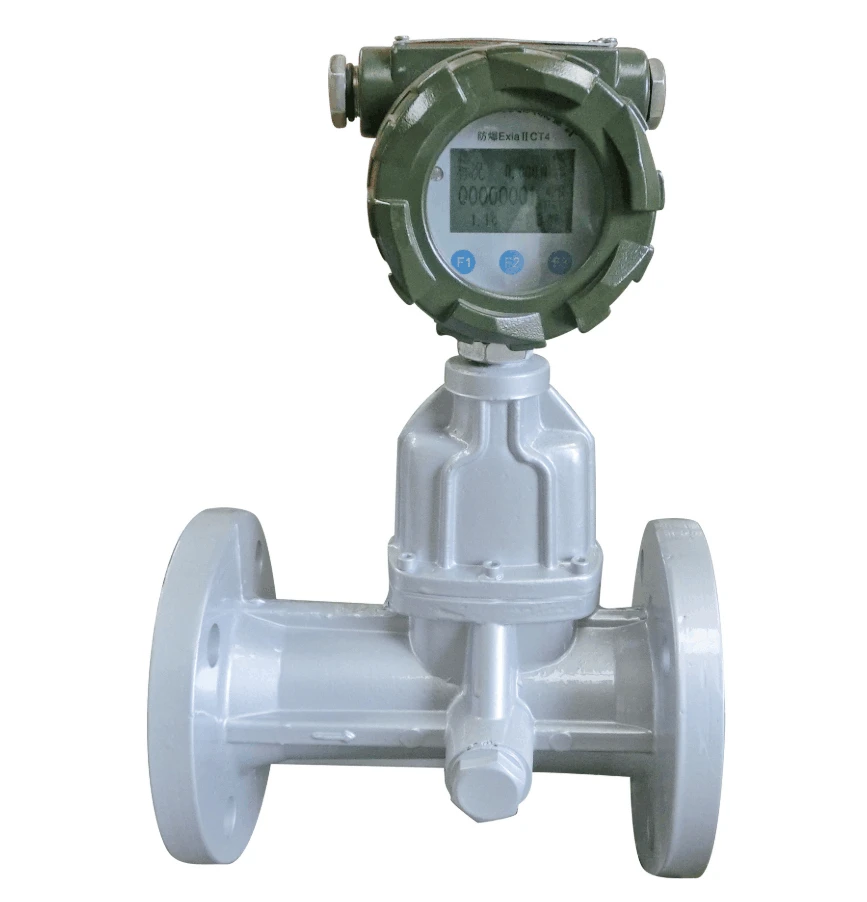

LUX旋进漩涡流量计产品特点

1) 无机械转动部件，不易腐蚀，可靠性高，长时间工作无须维护

2) 只需较短的直管段甚至可不用

3) 采用最先进微处理器技术，使仪表集成度和可靠性更高，运算更精确

4) 整机功耗极低，能凭内电池长期供电运行，是理想的无需外电源就地显示仪表

5) 通过内设四只按键可进行有关参数设置，操作简单

6) 采用EEPROM技术，使仪表系数在断电情况下也可长期保存

7) 信号输出可为脉冲信号、4～20mA电流信号和RS485数据通信，方便用户选择

8) 具有密码保护功能
