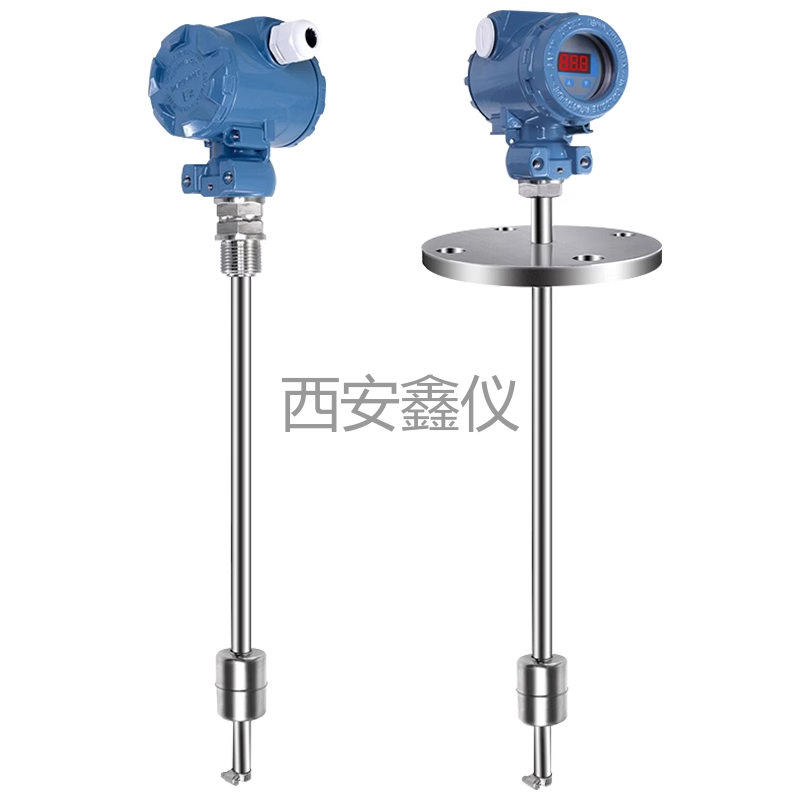

磁致伸缩液位计主要用于测量液体的液面、界面的位置。该产品使用当今世界兴起的一项新技术磁致伸缩液位测量技术。该技术因其材料特性和结构特点，使其比

应用其它原理的液位计具备更出色的性能。该产品没有强制运动部件、结构简单、敏感材料强度高，产品迄行十分可靠。连续实时测量时，测量速度较快，有利于工业现场的实时监控。

广泛用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位、界面的计量和控制。

磁致伸缩液位计由不锈钢及防腐材料制造而成。

磁致伸缩液位计工作原理

    本产品采用磁致伸缩原理，物理学中称作威德曼效应。磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器导向管外配有一浮子，此浮子可以沿导向管随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子内磁环产生的磁场相遇时，由于该二磁场为正交方向，产生的磁场合力使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。磁致伸缩液位计的技术优势:磁致伸缩液位计适合于高精度要求的清洁液位的液位测量，精度达到士0.1 %FS.磁致伸缩液位计还可应用于两种不同液体之间的界位测量。防爆型设计，适合危险场合，智能电子线路设计可计算出容积量;唯一可动部件为浮子，维护量极低。

    采用磁致伸缩液位计，进行油罐液位的测量，其优点表现在:

    1.可靠性强:由于磁致伸缩液位计采用导向管内装的波导丝，无机械可动部分，故无摩擦，无磨损.整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作可靠，寿命长。

    2.精度高:由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01 %FS，这是用其它传感器难以达到的精度。

    3.安全性好:磁致伸缩液位计的防爆性能高，本安隔爆，使用安全，特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖，避免人工测量所存在的不安全性。

    4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位计一般通过罐顶已有管口进行安装，特别适用于地下储罐和已投运储罐的安装，并可在安装过程中不影响正常生产.

5.便于系统自动化工作:磁致伸缩液位计采用标准输出信号，便于微机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。

磁致伸缩液位计技术参数

测量范围:300-6000mm(可根据客户要求订制)

准确度:士0.1%FS或士1mm

模拟输出:4-2OmADC二线制

         和叠加在HART通讯协议上的4'-2OmADC

供电电源:24VDC

负载输出:0-6200Ω

工作压力:簇1.6MPa

环境温度:-25~+70 0C

介质温度:并-40~十150℃

盲区:上盲区S1: 100mm，下盲区S2: 60mm(见图三)

介质密度:≥ O.8g/cm3

螺纹安装:M30 X 2

本安型:Exia II CT3^-T4

隔爆型:Exd II CT4^-T6

防护等级:IP66

其他参数

导向管材料:不锈钢304、316或用户特殊定制;

外壳材料:铝合金;

电缆接口:1个M20X 1.5电缆入口，一个盲堵M20 X 1.5;

浮球材料:不锈钢304、316;

安装法兰:用户自制或根据用户要求定制;

磁致伸缩液位计安装与接线

1、变送器与显示仪之间的连接线不能与曳流线同路铺设。为了避免干扰信号，尽可能使用屏蔽电缆在铁管内铺设。

2、安装好后仔细检查接线图，要做到准确无误!

3、产品垂直安装，安装斜度不能大于5度。
