该智能温度变送器是一款高性价产品，兼容十多种的各型热电偶和热电阻信号变送。使用24位Σ-△采样芯片，可保证高精度测量；采用防浪涌、防反接设计，避免工程安装中的误安装和误操作；采用增强软件安全设计，包括独立看门狗、低压监控复位、多任务调度优化等功能。全部采用进口元器件，保证较长的使用寿命和稳定性。可使用计算机或者手机进行组态设置，方便快捷。

产品参数

1.1号接线柱和2号接线柱分别为24V电源正负极，线路板带防反接功能。

2.热电阻连接支持二线制、三线。连接方式如上图所示，如果需要连接二线制传感器，则将5、6端子短接。

3.热电偶正极连接4号端子，负极连接5号端子即可。 0-10V电压输出正极为3号端子，负极就是24V电源的负极。

安装USB通讯线驱动和程序运行环境；

a) 通讯线一端接电脑USB接口，另一端接在智能模块上，无需24V供电；

b) 双击LQT202.exe文件进入设置软件；

c) 点击串口号下拉表选择连接线对应的串口号，点击确定；

d) 点击左上角的组态设置就可以进行组态设置。

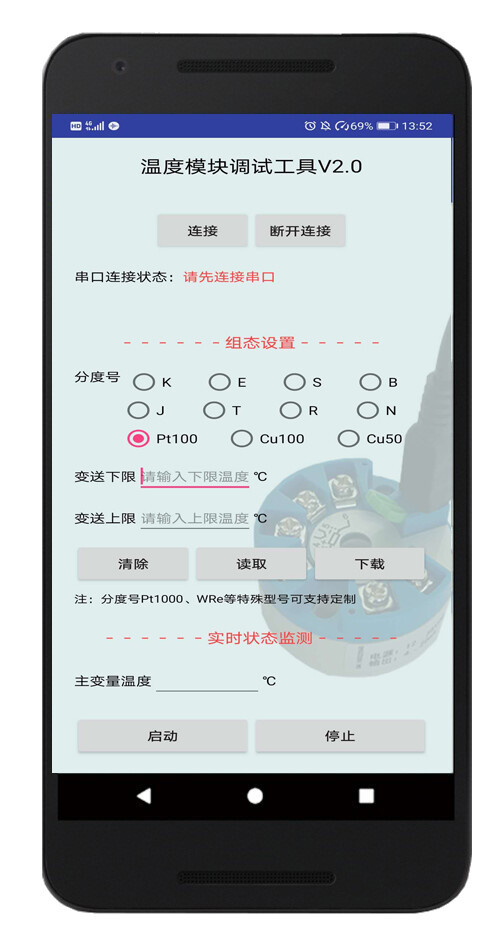

手机调试软件使用方法

a) 安装软件"温度变送器手机调试软件2.0.apk"到手机；

b) 打开手机OTG功能开关；

c) 通讯线与手机转接线连接，手机转接线另一端接到手机USB口，通讯线另一端接在智能模块上，无需24V供电；

d) 点击软件界面"连接"按扭；

选择分度号、输入温度上下限数值，点击"下载"按键进行组态设置
